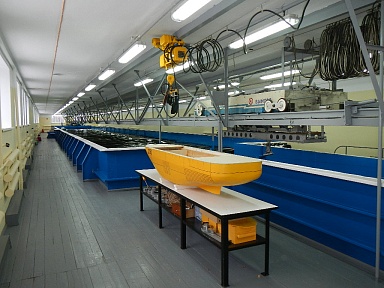

АО КБ «Вымпел» располагает собственным опытовым бассейном на территории станции исследований моделей судов, оснащенным современной измерительной системой и сервисными программами для проведения гидродинамических испытаний моделей судов и обработки результатов в темпе эксперимента.
Основные характеристики опытового бассейна:
- длина – 50,0 м;
- ширина – 5,0 м;
- высота борта – 3,0 м;
- высота налива воды – 2,5-2,6 м;
- скорость буксировки модели – до 5 м/с.
Оборудование и приборы опытового бассейна позволяют производить замеры следующих параметров:
- скорость буксировки модели;
- сопротивление модели движению воды;
- дифферент и крен модели;
- параметры волнения;
- параметры качки.

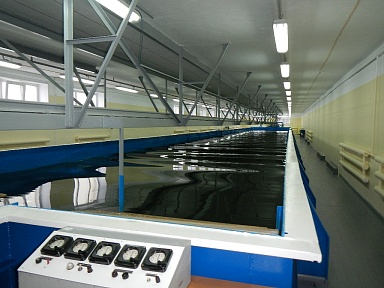

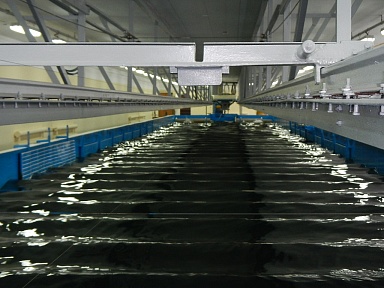

Опытовый бассейн оборудован буксировочной системой гравитационного типа и самоходной тележкой, двигающейся по рельсовым направляющим. Гравитационный привод буксировки моделей и механизм возврата моделей в исходное положение размещены в доковой части бассейна. Там же предусмотрено место для подготовки моделей к исследованиям и волногасители в виде решеток специальной конструкции. В торцевой части бассейна установлен волнопродуктор пластинчатого типа, позволяющий по специальной программе генерировать регулярное волнение различной балльности с отношением высоты волны к ее длине в пределах от 1/10 до 1/30. В бортах бассейна наклонно к поверхности воды установлены бортовые волногасители. Волногасители используются для гашения волн, образующихся при движении буксируемой модели на тихой воде и, тем самым, для уменьшения времени успокоения водной поверхности. Для наблюдения за характером обтекания подводной части моделей в бортовую стенку чаши бассейна вмонтированы иллюминаторы. При соответствующей подсветке имеется возможность сфотографировать характер обтекания подводной части корпуса моделей. Управление всем оборудованием осуществляется с пульта, размещенного в средней части бассейна. Фиксация замеров проводимых исследований и обработка их результатов осуществляется по специальным программам с помощью ЭВМ.
Оборудование опытового бассейна позволяет решать следующие задачи:
- определять сопротивление моделей судов при различных осадках на тихой воде и встречном волнении;
- отрабатывать формы обводов корпуса проектируемого судна с целью оптимизации сопротивления его движению;
- проводить анализ мореходных качеств проектируемого судна – проверяется наличие/отсутствие слеминга, килевой качки, оголения носовой и кормовой оконечностей, заливаемости и забрызгивания открытых частей палуб модели судна;
- решать нестандартные экспериментальные задачи по определению волновых нагрузок плавучих объектов при различных курсовых углах.

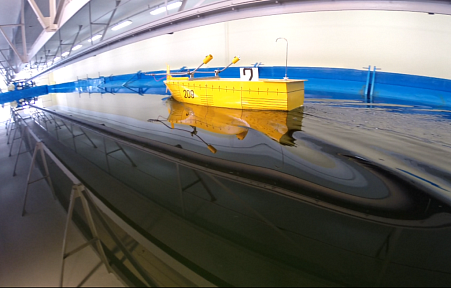

По результатам буксировочных исследований моделей судов:
- даются рекомендации по внесению изменений в форму обводов корпуса судна при дальнейшем проектировании;
- проводятся расчеты скорости хода судна.
СТАНЦИЯ ИССЛЕДОВАНИЙ МОДЕЛЕЙ СУДОВ
Станция исследований моделей судов (СИМС) расположена по адресу: Нижегородская область, г. Балахна, ул. Елизарова, д. 1, корпус 21.

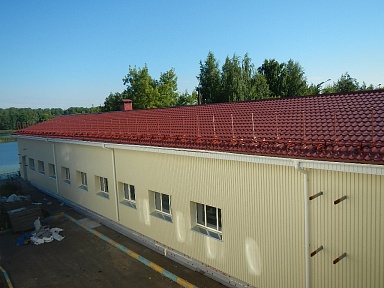

В 2014 году на СИМС введен в эксплуатацию новый административно-производственный корпус, на территории которого размещены:

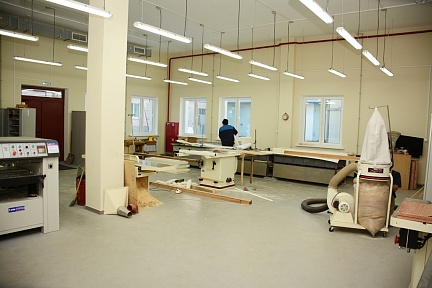

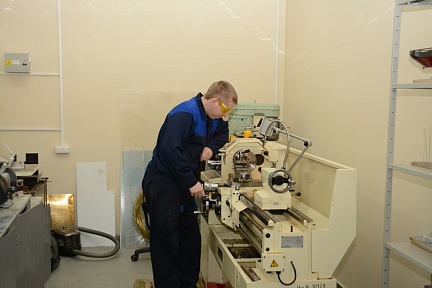

- мастерская по изготовлению моделей для буксировочных испытаний – 132,9 кв.м;
- мастерская по изготовлению выставочных моделей судов – 38,7 кв.м;

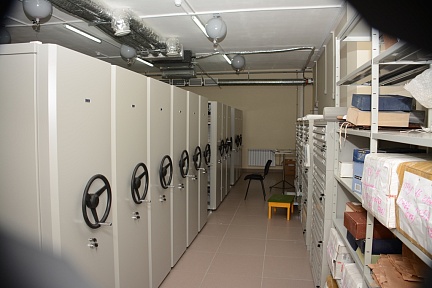

- архив рабочей конструкторской документации (РКД) и обезличенной РКД – 79 кв.м;

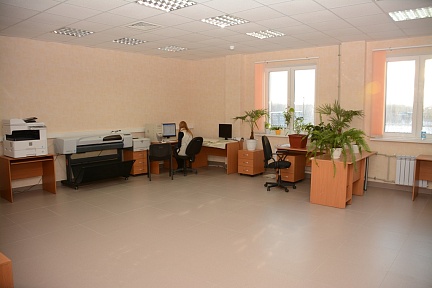

- участок электронной почты и размножения РКД - 66,5 кв.м;
- участок корректировки РКД – 44,3 кв.м;
- участок комплектации и отправки РКД – 35,2 кв.м.
